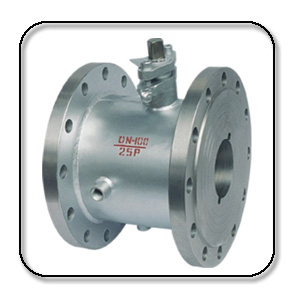

| 夹套保温球阀 |
|
夹套保温球阀
主要零件材料
|
零件名称 |
阀体 |
阀芯、阀杆 |
密封圈 |
|
QB41F/PPL-16、QB41F/PPL-20 |
WCB |
2Cr13 |
聚四氟乙烯或
增强聚四氟乙烯 |
|
QB41F/PPL-16P、QB41F/PPL-20P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
QB41F/PPL-16R、QB41F/PPL-20R |
ZGOCr18Ni12Mo2Ti |
0Cr18Ni12Mo2Ti |
主要性能规范
|
型号 |
公称压力 |
试验压力PS（MPa） |
适用温度(℃) |
适用介质 |
|
强度 |
密封(液) |
密封(气) |
|
QB41F-16C |
1.6 |
2.4 |
1.76 |
0.6 |
-20～150 |
水、油品 |
|
QB41F-16P |
1.6 |
2.4 |
1.76 |
0.6 |
-20～150 |
硝酸 |
|
QB41F-16R |
1.6 |
2.4 |
1.76 |
0.6 |
-20～150 |
醋酸 |
|
QB41F-20 |
2.0 |
3.0 |
2.2 |
0.6 |
-20～150 |
水、油品 |
|
QB41F-20P |
2.0 |
3.0 |
2.2 |
0.6 |
-20～150 |
硝酸 |
|
QB41F-20R |
2.0 |
3.0 |
2.2 |
0.6 |
-20～150 |
醋酸 |

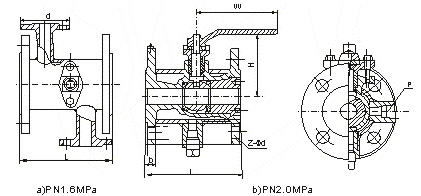

BQ41型夹套保温球阀
PN1.6MPa主要连接尺寸及重量
|
in |
DN |
L（mm） |
H（mm） |
W（mm） |
P（in） |
法兰（DN） |
重量（kg） |
|
3/4″ |
20 |
117 |
101 |
160 |
3/4″ |
40 |
4 |
|
1″ |
25 |
127 |
106 |
160 |
3/4″ |
50 |
6.5 |
|
11/2″ |
40 |
165 |
125 |
230 |
3/4″ |
65 |
9 |
|
2″ |
50 |
178 |
135 |
230 |
3/4″ |
80 |
13 |
|
3″ |
80 |
229 |
193 |
400 |
3/4″ |
150 |
23 |
|
4″ |
100 |
254 |
165 |
650 |
3/4″ |
200 |
38 |
|
6″ |
150 |
292 |
355 |
1050 |
3/4″ |
250 |
98 |
|
8″ |
200 |
330 |
410 |
1050 |
1″ |
350 |
168 |
PN2.5-4.0MPa主要连接尺寸及重量
|
in |
DN |
L（mm） |
H（mm） |
W（mm） |
P（in） |
法兰（DN） |
重量（kg） |
|
3/4″ |
20 |
117 |
101 |
160 |
3/4″ |
40 |
5 |
|
1″ |
25 |
127 |
106 |
160 |
3/4″ |
50 |
7.5 |
|
11/2″ |
40 |
165 |
125 |
230 |
3/4″ |
65 |
13 |
|
2″ |
50 |
178 |
135 |
230 |
3/4″ |
80 |
18 |
|
3″ |
80 |
229 |
193 |
400 |
3/4″ |
150 |
35 |
|
4″ |
100 |
254 |
165 |
650 |
3/4″ |
200 |
61 |
|
6″ |
150 |
292 |
355 |
1050 |
3/4″ |
250 |
124 |
|
8″ |
200 |
330 |
410 |
1050 |
1″ |
350 |
208 |
150LB主要连接尺寸及重量
|
in |
DN |
L（mm） |
H（mm） |
W（mm） |
P（in） |
法兰（DN） |
重量（kg） |
|
3/4″ |
20 |
117 |
101 |
160 |
11/2″ |
40 |
4 |
|
1″ |
25 |
127 |
106 |
160 |
2″ |
50 |
6.5 |
|
11/2″ |
40 |
165 |
125 |
230 |
21/2″ |
65 |
9 |
|
2″ |
50 |
178 |
135 |
230 |
3″ |
80 |
13 |
|
3″ |
80 |
229 |
193 |
400 |
6″ |
150 |
23 |
|
4″ |
100 |
254 |
165 |
650 |
8″ |
200 |
38 |
|
6″ |
150 |
292 |
355 |
1050 |
10″ |
250 |
98 |
|
8″ |
200 |
330 |
410 |
1050 |
14″ |
350 |
168 |
300Lb主要连接尺寸及重量
|
in |
DN |
L（mm） |
H（mm） |
W（mm） |
P（in） |
法兰（DN） |
重量（kg） |
|
3/4″ |
20 |
117 |
101 |
160 |
3/4″ |
11/2″ |
5 |
|
1″ |
25 |
127 |
106 |
160 |
3/4″ |
2″ |
7.5 |
|
11/2″ |
40 |
165 |
125 |
230 |
3/4″ |
21/2″ |
13 |
|
2″ |
50 |
178 |
135 |
230 |
3/4″ |
3″ |
18 |
|
3″ |
80 |
229 |
193 |
400 |
3/4″ |
6″ |
35 |
|
4″ |
100 |
254 |
165 |
650 |
3/4″ |
8″ |
61 |
|
6″ |
150 |
292 |
355 |
1050 |
3/4″ |
10″ |
124 |
|
8″ |
200 |
330 |
410 |
1050 |
1″ |
14″ |
208 | |
|
|
|
|
